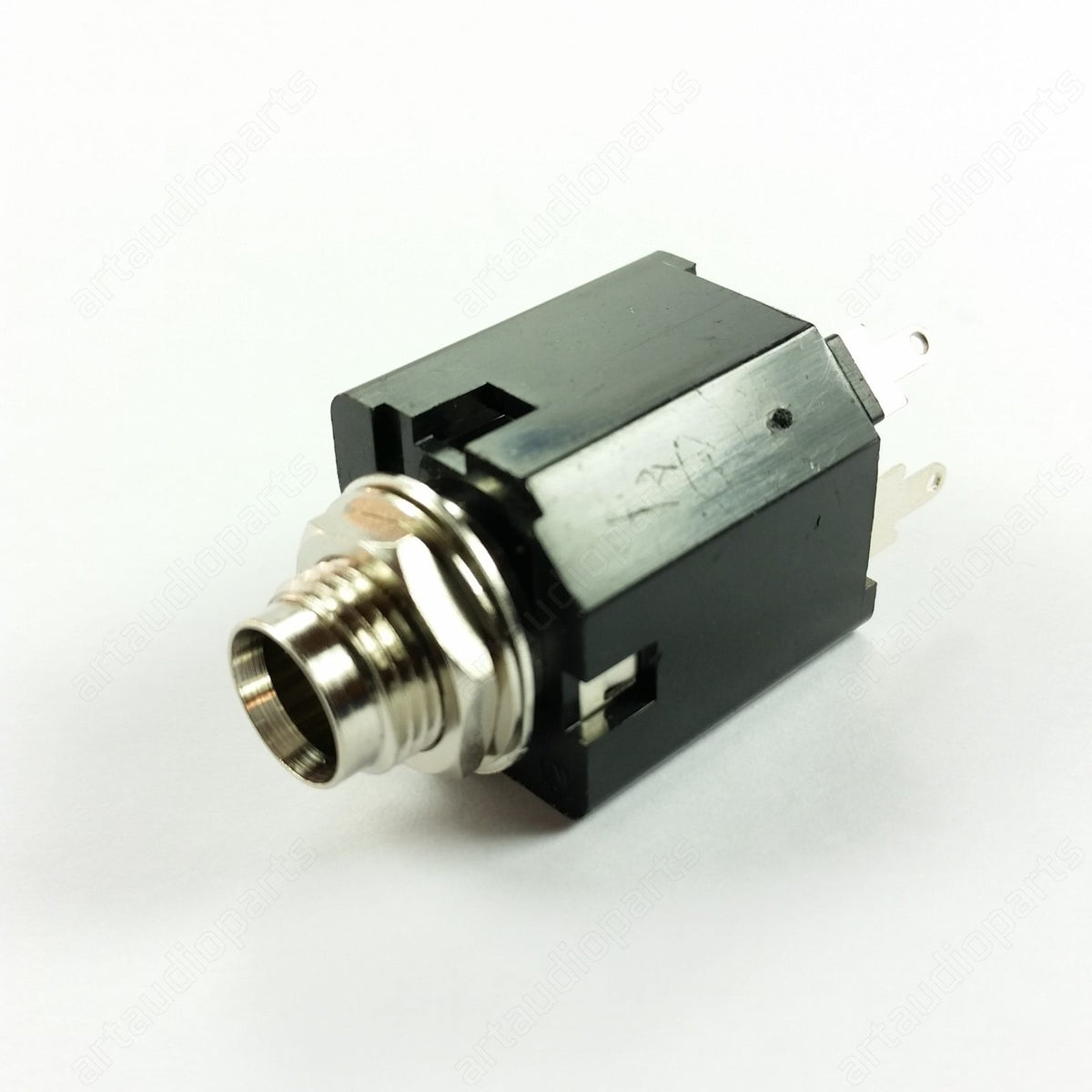

Phone Jack for Yamaha:
- EMX 212S
-
EMX 312SC - 512SC:
- INPUT A
- LINE L (MONO) (CH5/6 - CH7/8)
- LINE R (CH5/6 - CH7/8)
- MAIN OUT L (MONO)
- MAIN OUT R
- MONITOR OUT
- EFFECT OUT
- FOOT SW
-
EMX5014C
- INSERT(CH1), INSERT(CH2), INSERT(CH3), INSERT(CH4), INSERT(CH5), INSERT(CH6)
- CH7L , CH8R, CH9L, CH10R, CH11L, CH12R, CH13L, CH14R
- EFFECT SEND
- AUX SEND1, AUX SEND2
- ST SUB OUT L, ST SUB OUT R
- ST OUT L, ST OUT R
- FOOT SW
- PHONES
-
EMX5016CF
- INSERT I/O(CH1), INSERT I/O(CH2), INSERT I/O(CH3), INSERT I/O(CH4), INSERT I/O(CH5), INSERT I/O(CH6), INSERT I/O(CH7), INSERT I/O(CH8)
- LINE(CH9L), LINE(CH10R), LINE(CH11L), LINE(CH12R), LINE(CH13L), LINE(CH14R), LINE(CH15L), LINE(CH16R)
- SEND AUX1, SEND AUX2
- ST SUB OUT L/MONO, SUB OUT R
- ST OUT L, ST OUT R
- FOOT SW ON/OFF EFF1, FOOT SW ON/OFF EFF2
- PHONES
- SEND EFF1, SEND EFF2
-
MG10/2
- LINE 1, LINE 2
- INSERT I/O 1, INSERT I/O 2
- 3/L(MONO), 5/L(MONO)
- 4/R, 6/R, 7/L, 8/R, 9/L, 10/R
- RETURN L(MONO), RETURN R
- ST OUT L, ST OUT R
- SEND AUX 1(PRE), SEND AUX 2
- C-R OUT L, C-R OUT R
- PHONES
-
MG12/4
- LINE 1- LINE 4
- INSERT I/O 1 - INSERT I/O 4
- 5/L, 6/R, 7/L, 8/R, 9/L, 10/R, 11/L, 12/R
- RETURN L, RETURN R 01
- GROUP OUT 2, GROUP OUT 1
- SEND AUX1, SEND AUX2
- ST OUT L, ST OUT R
- C-R OUT L, C-R OUT R
- PHONES
-
MG16/4
- LINE 1- LINE 8
- INSERT I/O 1 - INSERT I/O 8
- 9/L, 10/R, 11/L, 12/R, 13/L, 14/R, 15/L, 16/R
- RETURN L, RETURN R
- GROUP OUT 1, GROUP OUT 2
- SEND AUX 1, SEND AUX 2
- ST OUT L, ST OUT R
- B C-R OUT L, C-R OUT R
- PHONES
-
MG16/6FX
- LINE 1- LINE 8
- INSERT I/O 1 - INSERT I/O 8
- 9/L(MONO), 10/R, 11/L(MONO), 12/R, 13/L,14/R, 15/L, 16/R
- RETURN L(MONO), RETURN R 01
- GROUP OUT 1, GROUP OUT 2, GROUP OUT 3, GROUP OUT 4
- SEND AUX 1, SEND AUX 2
- SEND EFFECT
- ST OUT L, ST OUT R
- PHONES
- C-R OUT L, C-R OUT R
-
MG24/14FX - MG32/14FX
- INSERT I/O 1/9,1/9/17
- INSERT I/O 2/10,2/10/18
- INSERT I/O 3/11,3/11/19
- INSERT I/O 4/12,4/12/20
- INSERT I/O 5/13,5/13/21
- INSERT I/O 6/14,6/14/22
- INSERT I/O 7/15,7/15/23
- INSERT I/O 8/16,8/16/24
- PHONES
- 17 L(MONO), 25 L(MONO), 19 L(MONO), 27 L(MONO)
- 18 R, 26 R, 20 R, 28 R, 21 L, 29 L, 22 R, 30 R, 23 L, 31 L, 24 R, 32 R
- RETURN 1 L(MONO), RETURN 2 L(MONO)
- RETURN 1 R, RETURN 2 R
- SEND AUX1, SEND AUX2, SEND AUX3, SEND AUX4, SEND AUX5,
